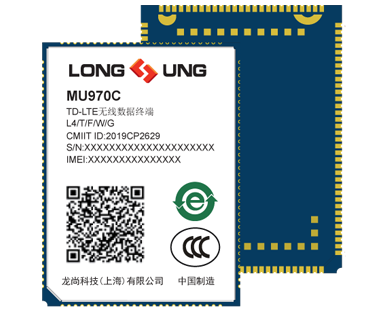

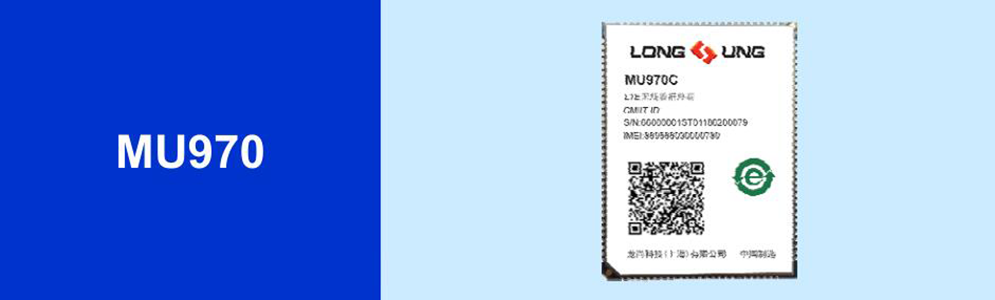

    MU970C

    MU970模块基于展讯SC9820E平台,支持CAT 4,是采用28nm CMOS 工艺的双核1.3G ARMCortex -A53 处理器,支持 TDD、FDD、UMTS、GPRS 及 GSM 等制式,是一款高集成度的产品,支持丰富的扩展功能,性价比出色。
    可广泛用于智能 POS、智能零售机、、车载设备、智能机器人、智能家居、智能硬件、工业智能手持设备、智能对讲设备、警务或执法设备、智能穿戴、智能物流柜、智能门禁系统等行业设备。

    8546

    分享
    • 产品概述
    • 产品特性
    • 相关下载

    MU970模块基于展讯SC9820E平台,支持CAT 4,是采用28nm CMOS 工艺的双核1.3G ARMCortex -A53 处理器,支持 TDD、FDD、UMTS、GPRS 及 GSM 等制式,是一款高集成度的产品,支持丰富的扩展功能,性价比出色。
    可广泛用于智能 POS、智能零售机、、车载设备、智能机器人、智能家居、智能硬件、工业智能手持设备、智能对讲设备、警务或执法设备、智能穿戴、智能物流柜、智能门禁系统等行业设备。


    基本特性
    • MCU:双核 1.3G Cortex -A53
    • 存储 : 1Gb nand+1Gb LPDDR2
    • 供电 : 电压范围:3.4V~4.2V
    • 操作系统 : Linux4.4
    • TP : 支持
    • 显示屏:  SPI 串口屏,分辨率最大可支持 QVGA 320*240
    • 摄像头 : 最大支持 2M 像素
    • 按键 : 支持,3*3 阵列,其他可顺利获得 GPIO 中断响应做扩展
    • 接口形态 : LCC+LGA


    频段配置::

    •  LTE-TDD:Band 38/39/40/41
    •  LTE-FDD:Band 1/3/5/8
      WCDMA:Band 1/5/8
      GSM:900/1800/1900


    Wi-Fi/WAPI:

    • 频段:2.4GHz
    协议:802.11b/g/n
    加密方式:WEP,WPA-TKIP,AES,WPA2,WAPI,WPS2.0,EAP-sim,Hotspot2.0
    支持WiFi/BT/LTE 共存
    射频性能:-11b 功率 16dBm,EVM ≤ 35%     -11g 功率 15dBm,EVM < -25dB       -11n 功率 15dBm,EVM < -28dB


    Bluetooth:

    • 支持 V2.1+EDR
    • 支持 V4.2 低功耗
    • 支持 V2.1 和 BLE 共存


    GNSS  :

    • 支持 GPS L1/BDS B1/GLONASS G1/SBAS
    支持 GPS only;BDS only;GPS+BDS;GPS+GLONASS
    支持 QZSS/SBAS
    最大支持 64 通道


    天线接口 :

     LTE-TDD/FDD/WCDMA/GSM 主集
    LTE-TDD/FDD/WCDMA 分集
    WiFi/BT
    GNSS



    基础通信业务 : 语音/短信/电话簿


    音频编解码 : - 支持 MP3/AAC/AAC+/AMR-NB/AMR-WB/PCM/ADPCM 等解码  - 支持 MP3/AMR/ACC 格式录音编解码

    SIM/USIM :支持,1.8V/3V,支持热拔插

    TFLASH 存储卡扩展接口:  支持,最大 32GB

    U 盘功能 / USB:  支持

    UART : 支持,3 路

    SPI:  支持,1 路

    I2C : 支持,1 路

    MIC : 支持,2 路

    RECEIVER: 支持,1 路

    SPEAKER : 支持,1 路

    耳机通道  :支持,1 路(耳机 MIC+立体声)

    PCM : 支持,1 路

    FM : 频率范围:65MHz~108MHz

    GPIO : 支持,多路,SPI/T 卡/按键/UART/IIC 等接口可复用为 GPIO

    Vibrator : 支持

    Sensors : 支持,加速度、地磁、A&P、陀螺仪等

    条码读写器:  支持,可选外置组件,支持 UART 口形式

    USB OTG : 可支持

    充电控制 : 支持(线性充电、开关充电)

    复位 : 支持

    温度范围 : 工作温度:-25 ~+60 ℃

    存储温度:-40 ~+90 ℃

    模块管脚 : LCC+LGA(146 PIN)

    物理尺寸:  40*30*2.8mm

    软件升级 : USB 升级,FOTA

    按文件类型搜索

    • MU970C模块硬件接口手册_V1.0 PDF 2020-10-22

    • MU970_Linux智能模块规格书V2.0 PDF 2020-10-22
