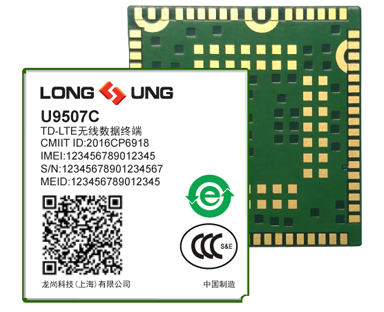

    U9507C

    U9507C 是bifa必发智能推出的一款 LTE Cat4 无线通信模块，内置丰富的网络协议，集成多个标准接 口；可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM/GPS/BDS 等多 种制式。
    在 LTE-TDD/LTE-FDD 制式下，U9507C DGNC 上下行速率可以达到 50Mbps 和 150Mbps，在没有 LTE 覆盖的情况下，U9507C 还可以可靠安全地注册到 3G（TD-SCDMA/UMTS/EVDO）或 2G （EDGE/GPRS/CDMA）网络。
    U9507C DGNC 除了给予高速数据接入，还给予短信、彩信、电话薄、语音通话等功能，并能够被用在 CPE、 视频、车载多媒体、路由器、平板电脑、数据卡等多个领域。

    9719

    分享
    • 产品概述
    • 产品特性
    • 相关下载

    U9507C 是bifa必发智能推出的一款 LTE Cat4 无线通信模块，内置丰富的网络协议，集成多个标准接 口；可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM/GPS/BDS 等多 种制式。
    在 LTE-TDD/LTE-FDD 制式下，U9507C DGNC 上下行速率可以达到 50Mbps 和 150Mbps，在没有 LTE 覆盖的情况下，U9507C DGNC 还可以可靠安全地注册到 3G（TD-SCDMA/UMTS/EVDO）或 2G （EDGE/GPRS/CDMA）网络。
    U9507C DGNC 除了给予高速数据接入，还给予短信、彩信、电话薄、语音通话等功能，并能够被用在 CPE、 视频、车载多媒体、路由器、平板电脑、数据卡等多个领域。


    基本特性
    • EDGE multi-slot class 33
    • GPRS multi-slot class 33
    • 兼容GSM phase 2/2+
    • 输出功率：
    - Class 3 (0.25W) for LTE/UMTS/CDMA
    - Class 2 (0.25W) for TD-SCDMA
    - Class 4 (2 W) for GSM 900
    - Class 1 (1 W) for GSM 1800
    • 顺利获得AT命令控制
    (3GPP TS27.005/ TS27.007,3GPP2 )
    • 电压范围：3.3V-4.2V
    • 低功耗: - 休眠模式：3mA   - 漏电流：16 μA
    • 尺寸：31.0mm×30.0mm×2.4mm
    • 温度范围： -40°C to +85°C
    • 包装方式：载带；44*2.9mm，400Pcs

    频段配置:
    U9507C ：
    • LTE-TDD 四频 Band 38/39/40/41
    • LTE-FDD 四频 Band 1/3/5/8
    • TD-SCDMA 双频 Band 34/39
    • UMTS 双频 Band 1/8
    • EVDO 单频 BC0
    • CDMA1x 单频 BC0
    • GSM 双频 Band 3/8



    数据接入规格:

    • 支持 Release 11 Category 4
    • LTE-FDD up to 150 Mbps DL,50 Mbps UL
    • LTE-TDD up to 130 Mbps DL,35 Mbps UL
    • DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
    • TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
    • 1xEV-DO ReA up to 3.1Mbps DL,1.8Mbps UL
    • EDGE class 33: 296kbps DL,236.8kbps UL
    • GPRS class 33: 107kbps DL,85.6kbps UL
    • CSD up to 14.4 kbps
    • 非透明传输模式
    • 支持PBCCH
    • PPP-stack
    • Coding schemes CS 1,2,3,4
    • TCP/IP
    • NDIS



    GNSS:

    • GPS频率：1575.42MHz
    • 至少支持44信道
    • 灵敏度
    - 捕获：-158dBm
    - 跟踪：-162dBm
    • TTFF: - 冷启动：28S    - 温启动：18S    - 热启动：1S



    接口：

    - 电源   - USB 2.0 高速接口   - UICC/SIM/UIM 接口 3 V / 1.8 V      - UART     - PCM       - 天线接口     - HSIC


    短信规格：

    • 点对点 MO 和 MT      • SMS 小区广播       • Text 和 PDU 模式


     协议栈：

    TCP/ UDP/ PPP/ FTP/ HTTP/ http/SMTP*/ SMTPS*/ MMS/ FTPS*/ NTP/PING/ QMI/ SSL/ NITZ/ CMUX/ MQTT*


    认证：

    • RoHS        • CCC         • CTA


     附加特性：

    • VoLTE         • 电话薄          • PCM          • DTMF     • TTS

    按文件类型搜索

    • U9507C_模块规格书_V1.2 PDF 2020-10-26

    • U9507系列_模块硬件接口手册_V2.8 PDF 2020-10-22
